一、产品简介

●装置种类：户外式

●正常环境使用条件：海拔不超过1000m。环境温度最高+40℃，最低-25℃

●特殊环境使用条件：海拔超过1000m。环境温度最高+40℃，最低-45℃。（订货时详细说明）

●安装场所：没有腐蚀性气体、无明显污垢的环境。

二、执行标准

●GB1094.1、2-1996电力变压器

●GB1094.3，5-2003电力变压器

●GB1094-2005电力变压器

●GB/T6451-2008三相油浸式电力变压器技术参数和要求

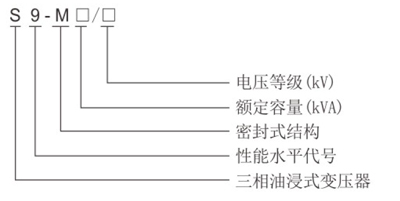

三、型号含义

四、性能特点

●高压绕组全部采用多层圆筒式结构，改善了绕组的冲击分布。

●容量在630~2000kVA范围内的低压绕组采用筒式或螺旋式结构，机械强度高，安匝分布平衡，产品的抗短路能力好。

●器身追加了定位结构，使之在运输过程中不产生位移，同时所有紧固件加装扣紧螺母，确保产品在长期运行过程中紧固件不松动，满足了不吊芯的要求。

●变压器采用波纹油箱，取消了储油柜，箱盖与箱沿完全焊死或用螺栓紧固，延长了变压器油的使用寿命。

●产品表面经去油、去锈、磷化处理后喷涂底漆、面漆，可以满足冶金、石化系统及潮湿污秽地区的特殊使用要求。

●精选组件，采用了全密封变压器油箱，按标准要求安装有压力释放阀、信号温度计，气体继电器等，确保变压器安全运行。

●该系列产品外形美观，体积小，能减少安装占地面积，是理想的免维护优质产品。

五、技术参数

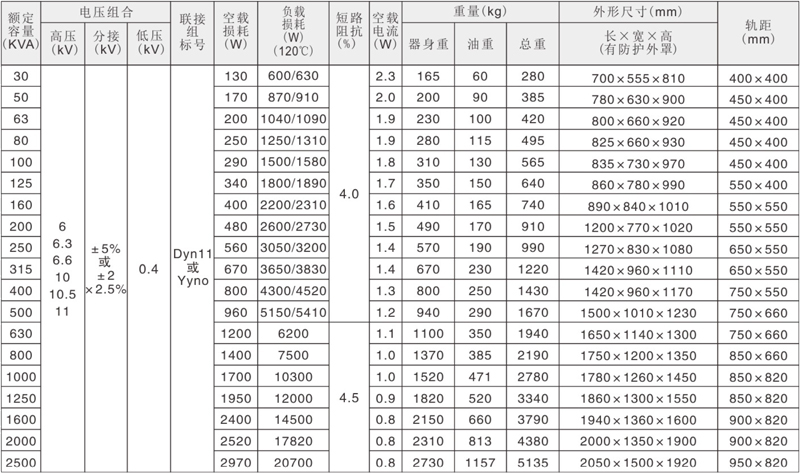

S9一M一302500/10全密封配电变压器技术参数

注：1、表中斜线下方的负载损耗值适用于DynII联接组别的产品。

2、有关更大容量的10kV级配电变压器的技术参数，外形尺寸及重量数据请垂询我公司

3、可根据用户需求提供各种电压组合、短路阻抗、联结方式的变压器。

4、表中重量及外形尺寸数据仅供参考，若有更改恕不另行通知。
