概述

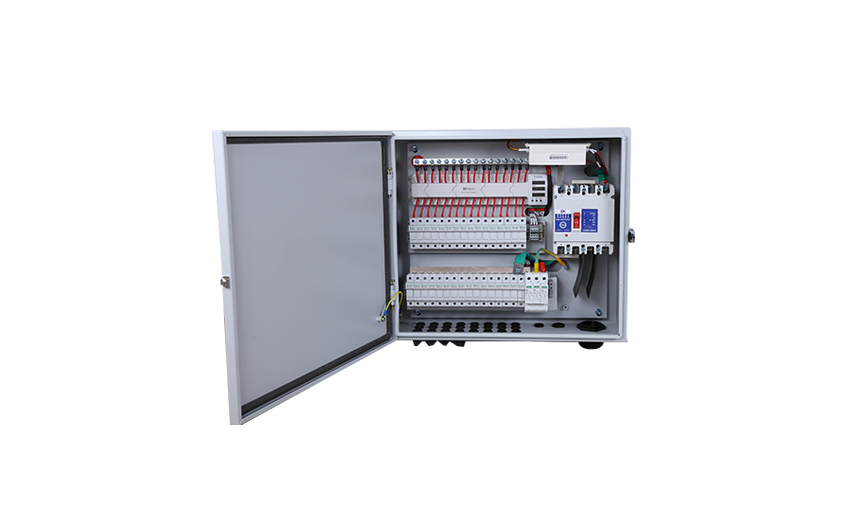

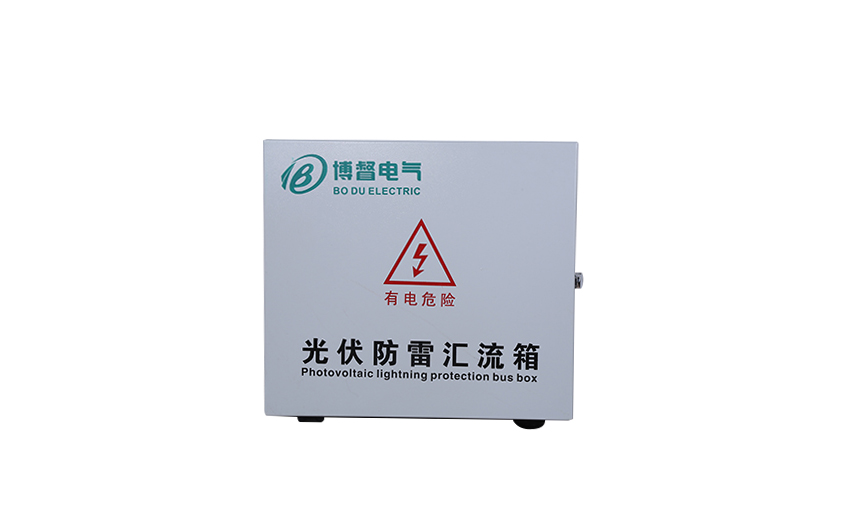

汇流箱的防护等级达到IP65，具备防水、防灰、防锈、防盐雾，满足室外安装的要求。可同时接入多至24路电池串列毎路电池串列的正负极都配有光伏专用熔丝，对组件串出现故障时进行保护，熔断器底座及熔丝配套使用，减少业主后期维护成本，有效保护维修人员的人身安全采用光伏专用高压防雷器能对汇流后的母线正极对地、负极对地进行保护，持续工作电(Uc)可达到1000VDC。汇流箱内的电源模块能够接λ最高1000DCV的光伏电压汇流箱测控模块采用性能可靠的霍尼韦尔霍尔元件(直流CT传感器)，对毎一路光伏组串进行电流、母线电压进行采集监测、报警和本地故障定位，并能对汇流箱内的温度进行测量，防雷器及输出断路器的状态检测等。汇流箱內的监测模块具备数码显示功能，能在设备上显示毎串组件串的电流，母线电压，汇流箱内的温度，断路器防雷器的状态，系统功率及设备地址等相关信息。具备RS485/ MODBUS-RTU串口通信。与外部接口部分均有防雷保护。能接收本地监控装置的参数下载，进行分析处理。汇流箱工作电源可选择外界220VAC/DC或者由汇流箱本身提供的电源供电，如果采用汇流箱本身提供电源，现场可以不需要针对供电单独布线。

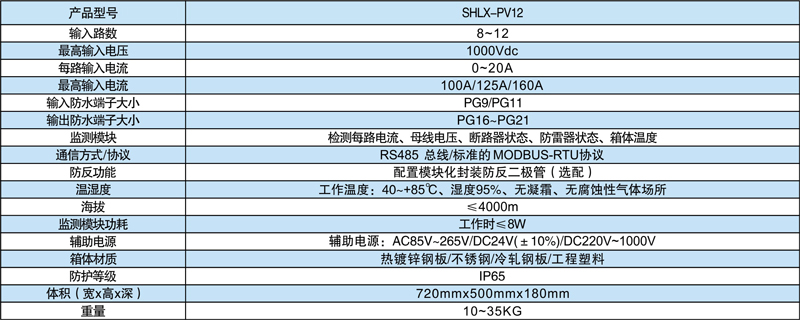

12回路技术参数 24回路技术参数
